nanoFrameworkを使ってデバッグ時にa3000000エラーが発生したときの対処法

nanoFramework M5Stack VisualStudio

nanoFrameworkを使ってM5Stack Core 2やM5Stick C PlusのアプリをC#で作成していてデバッグ実行すると、a3000000のエラーが表示されてアプリが起動せずにデバッグ実行が終わってしまうことがあります。

Error: a3000000

Waiting for debug commands…

このときの対処方法は、次の通りです。

ソリューションエクスプローラから参照設定を削除


mscorelib「以外」の参照設定を削除します。

Package.configの内容削除


packagesの中の要素を削除します。

NuGetでライブラリを再取得

あらためて必要なライブラリをNuGetで再取得します。

まとめ

a3000000エラーは、ファームウェア/ SDKの不一致による展開エラーの場合が多いので、この方法で解消できます。
もちろん、「Developer PowerShell for VS2022」を起動して、事前に各種バージョンを最新化しておいてください

dotnet tool update --global nanoff
nanoff --target M5Core2 --update --serialport COM4

KURO-DACHI/CLONE/CRU3でHDDをコピーする（自己責任でお願いします）

Hardware

ノートPCを使っていると（デスクトップPCでも？）HDDとかは本当に使わなくなっていてSSD一択なのですが、自宅で唯一HDDを使っているのがHDDレコーダーです。

HDDの故障は突然に

jp.sharp
SHAPR BD-HDW80は、3.5インチSATAの1TB HDDが使われているのですが、さすがに長年使っていると耐用年数の関係からHDDがどうしても最初に故障します。
自宅のものもまさに
「ハードディスクにエラーが発生しました」
と表示されたウィンドウが何の前触れもなくある日突然表示されました。
リセット操作で治るときもあるようですが、残念ながら復旧してくれませんでした。
cs.sharp.co.jp

HDDを交換しよう

SHAPR BD-HDW80のHDDの中にはシステム領域もあるため、新品のHDDを好感しただけでは使えるようになりません。
使用中のHDDが完全に壊れているときにはどうしようもないのですが、アクセスできるようであればHDDをクローン（まるごとコピー）してから交換することで再び使えるようになる可能性があります。

HDDを購入しよう (WD20PURZ)

使用していたHDDは容量1TBのWD10EARSでした。
https://www.amazon.co.jp/dp/B0045OW6ZY/www.amazon.co.jp
SATAの5400rpmというスペックのHDDで同型番のものを入手してもいいのですが10年前のモデルですので、同容量でAV対応の最近の型番のHDDを調達しました。
https://www.amazon.co.jp/dp/B072L175ZW/
今回は、WD20PURZをチョイス。WDの紫とか買うことになる未来は予想してなかったです。

HDDのクローン (KURO-DACHI/CLONE/CRU3)

使用していたHDDと新品HDDを両方をPCに繋いでクローンソフトでクローンしてもいいのですが、今回は玄人志向のKURO-DACHI/CLONE/CRU3を使ってPCレスでクローンしてみました。
www.kuroutoshikou.com
Aスロットに使用していたHDD、Bスロットに新品HDDを入れて、CLONEボタンを長押しして白色LEDが点滅したら離してからすぐに再度CLONEボタンを押せば、AスロットからBスロットへのコピーが始まります。
クローン時間は意外にかかり、14:20～17:20とだいたい３時間くらいかかりました。

HDDの換装と初期化

HDDのクローンが終わったら、新品HDDをレコーダーにいれて電源をONにします。
すると「HDDの初期化に失敗しています。」と表示がされます。
このメッセージが出ても、クローンが失敗しているわけではなく、SHAPR BD-HDWシリーズでは、使用するHDDのIDを登録しないと利用できなくなっているからです。

サービスモードを呼び出すためのリモコン」です。

そこで、IDを登録する作業をするのですが、そこで必要になってくるのが「サービスモードを呼び出すためのリモコン」です。
こちらは一般販売しているものではありませんのでヤフオクなどから入手するか、代替信号を送信できる回路を組んだ赤外線リモコンを作成するか、どちらかが必要になります。
今回は、ヤフオクにて入手しました。

サービスモードに入る

BD-HDW80が立ち上がったら、リモコンの[ホーム]ボタンでメニュー画面に入り、[設定]-[初期化・更新]-[システム動作テスト]メニューを選択します。
この状態で、本体に向けて「サービスモードを呼び出すためのリモコン」を電源をONにすればサービスモードに入ります。

エイジング

次に本体リモコンの赤ボタンをクリックしてエイジングに入ります。

HDD-ID登録

次に本体リモコンを使って[HDD-ID登録]まで移動してクリックすれば「未登録」だったところが「済」となります。

ハードディスクの初期化

本体リモコンの[ホーム]ボタンでメニュー画面に入り、[設定]-[初期化・更新]-[ハードディスクの初期化]メニューをクリックしてHDDを初期化すれば完了です。

終わりに

          • -

元々ついていたHDDのシステム領域が読み込めないとコピーしても同じようにエラーなります。
HDDが壊れる前にクローンつくっておくというのも安全策かもしれませんね。

          • -

ダメもとで調べていろいろやってみたら無事に復活しました。
撮りためていた番組はすべて消えてしまったけど、1TBの奇麗な録画領域が復活しました。

M5Stack＋距離センサーで距離を測ってみた

nanoFramework M5Stack Hardware .NET

はじめに

M5 Stackとは

M5Stackは、ESP32というbluetoothとWi-Fiを内蔵するSoCを使って、それに320x240のTFTカラー液晶、microSDカードスロット、スピーカーを組み合わせたコンパクトで便利な開発モジュールになります。
ESP32はArudino環境で開発ができるのでM5Stackで動作するアプリもArduino環境で開発ができます。
M5Stackには様々な拡張モジュールがあり、M5Stack Coreと呼ばれるM5Stack本体に拡張モジュールを積み重ねていくことでいろいろな機能が拡張ができます。

M5Stack Core 2とは

M5Stack Coreシリーズの2023年7月時点での最新世代は、第三世代のESP32であるESP32S3を搭載したM5Stack Core S3となります。
M5Stack CoreS3 ESP32S3 IoT開発キットwww.switch-science.com
今回使うM5Stack Core 2は、その１世代前（第二世代）のCoreデバイスとなります。
M5Stack Core2 IoT開発キットwww.switch-science.com
１世代前ですがM5Stack Core S3と併売もされている現役世代となります（価格も安めです）。

.NET nanoFrameworkとは

.NET nanoFrameworkは、ESP32などのMCU（マイクロコントローラユニット）などの組込み用デバイス向けに.NETアプリの作成を可能にする無償のオープンソースプラットフォームです。
https://github.com/nanoframework/Home

C# + .NET 6でデスクトップアプリを作成した経験が組込みシステム開発で活かせることを想定しているそうです。

.NET Core IoTとの違いは？

.NET環境での小型デバイス向けの開発には、.NET Core IoTと呼ばれているものもあります。
https://learn.microsoft.com/en-us/shows/On-NET/IoT-support-for-NET-Core

.NET Core IoTは、.NET Core+IoT向けライブラリで構成されています。
.NET Coreを動作させるので組込みといってもある程度のリソースが必要で、ターゲットとするハードは、Raspberry Piが想定さてています。
一方、.NET nanoFrameworkは動作環境でもあり、.NET Coreのランタイムではなく、.NET nanoFrameworkのランタイムでアプリが動作します。その代わり、組込み用デバイスでは不要な部分がなく、.NET Core IoTよりも更に小さなリソースで動作します。

事前準備

.NET nanoFramework Extensionを追加

.NET nanoFrameworkのプロジェクトをVisual Studioで作成できるように、Visual Studioを拡張（機能追加）しましょう。
そのために使用する拡張機能が「.NET nanoFramework Extension」です。
marketplace.visualstudio.com

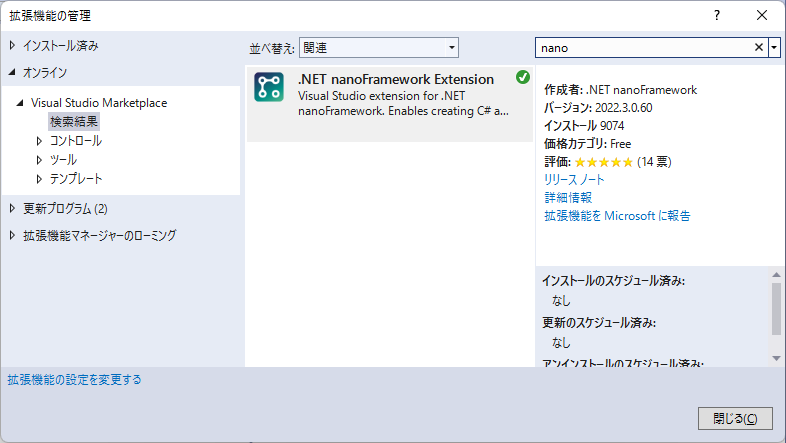

Visual Studio 2022を起動したら、[拡張機能]-[拡張機能の管理]メニューで管理ウィンドウを開いてから「nano」で検索して.NET nanoFramework Extensionを探し出して適用します。

Install the nanoFramework firmware

M5Stack Core 2に使われているESP32にはnanoFrameworkは標準インストールされていないので、nanoFrameworkをインストールします。

接続ポート番号の確認

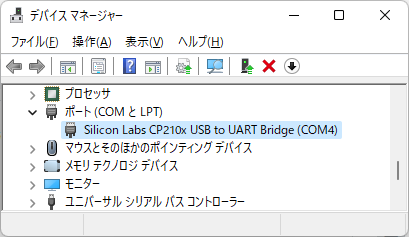

USBでM5Stack Core 2をPCに接続したら、デバイスマネージャーで「CP210x」が接続されているポート番号を確認します。今回の環境では「COM4」が該当しました。

Flasherアプリケーションのインストール

OSの[スタート]メニューから「Developer PowerShell for VS2022」を起動して、nanoffをインストールします。

dotnet tool install --global nanoff

すでにインストールされているときに更新したいときは次のように実行します。

dotnet tool update --global nanoff

nanoFrameworkファームウェアをインストール

今回使用するM5Stackは、M5Stack Core 2になります。
このM5Stack Core 2をターゲットにして「COM4」経由でnanoFrameworkをアップロードします。

nanoff --target M5Core2 --update --serialport COM4

センサーについて

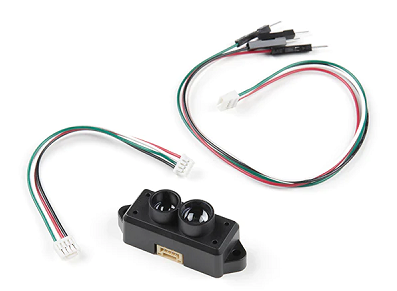

この記事で使用する距離センサーは、TFMini-Sを使います。
TFMini-S - Micro LiDAR Modulewww.switch-science.com

TFMini-SはToF（Time of Flight）赤外線距離センサーで10 cmから12 mまでの対象物との距離を測ることができます。
インターフェースはUARTまたはI2Cとなります。
M5Stack Core 2のPORT.A端子は、I2C規格のシリアル通信端子なので、TFMini-SのインターフェースをI2Cに切り替えれば接続できそうですが、次のような手間がかかります。

  1. インターフェースの切り替えには、UARTに接続してコマンドを投入する必要がある
  2. TFMini-Sの端子は「Qwiic」規格の端子のためGrove互換端子であるPORT.A(I2C)端子とはサイズが異なる。

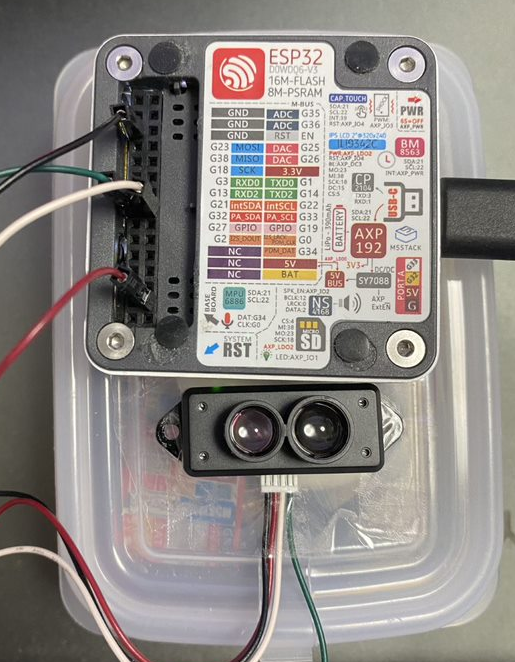

そのため、今回はUARTのままにしておいて、M5Stack Core 2のM-Busに接続することにします。
TFMini-S M5Stack Core 2
①　黒　GND GND
②　赤　5V 5V
③　白　RXD G14:TXD2
④　緑　TXD G13:RXD2

M5StackでTFMini-Sの測定値を表示する

M5Stackアプリのプロジェクトを作成

.NET nanoFrameworkのテンプレートでプロジェクトを新規作成

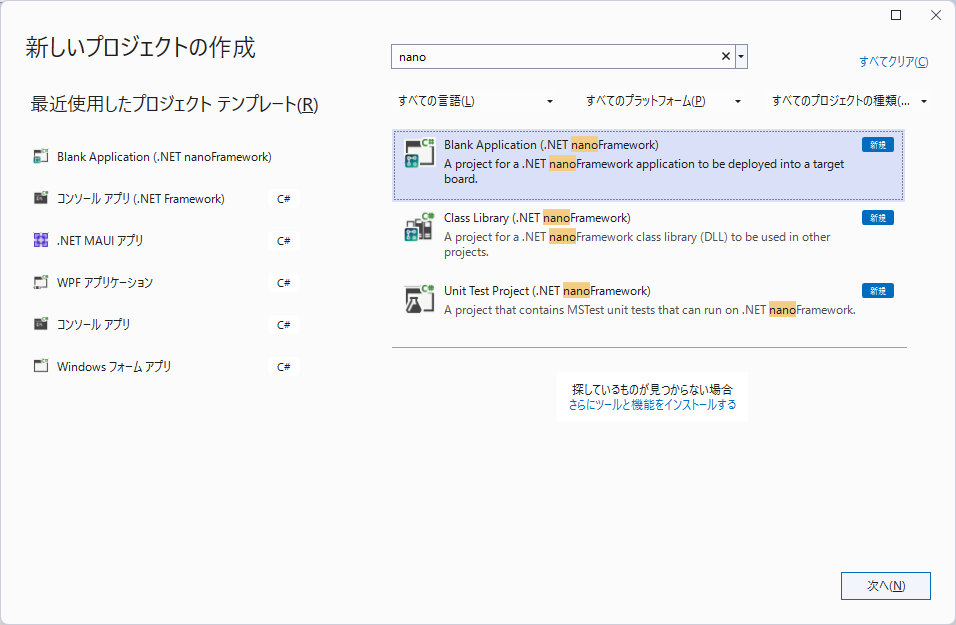

機能拡張がうまくいくとVisual Studoの新規プロジェクト作成のテンプレートに「.NET nanoFramework」のテンプレートが追加されています。

まずは、「M5StackCore2TFMiniSSample」というプロジェクト名で新規プロジェクトを作成して、M5Stack Core 2の液晶画面に「Hello World」と表示するアプリを作ってみます。

「nanoFramework.M5Core2」ライブラリを追加する

今回は、M5Stack Core 2を使うので、「nanoFramework.M5Core2」ライブラリを手動でNuGetから追加します。

Device ExplorerでM5Core2を選択

プロジェクトが作成されたら、Device Explorerを開いてM5Core2との接続を確認します。
Device Explorerは、Visual Studioの「検索」機能から開くのが簡単です。

Hello World

M5Stackの画面に文字を表示する簡単な方法は「nanoFramework.M5Stack.Console.WriteLine」メソッドを使う方法です。
Console.WriteLineと書くとSystem.Consoleと名前が重複するのでusingでConsoleはnanoFramework.M5Stack.Consoleのことであることを宣言してあります。
また、以前はフォントカラーの定義は独自の「nanoFramework.Presentation.Media.Color」で指定する必要がありましたが、最新のものでは「 System.Drawing.Color」で指定できるようになっており、便利さが向上しています。
gist.github.com

このコードを実行すれば、M5Stack Core 2の画面に「HelloWorld」の白文字で表示されます。

TFMini-Sからセンサー値をよみとる

TXD2/RXD2からあたりを取得するためには、「COM2」を指定してシリアルポートをオープンします。

TFMiniS = new SerialPort("COM2", 115200, Parity.None, 8, StopBits.One);

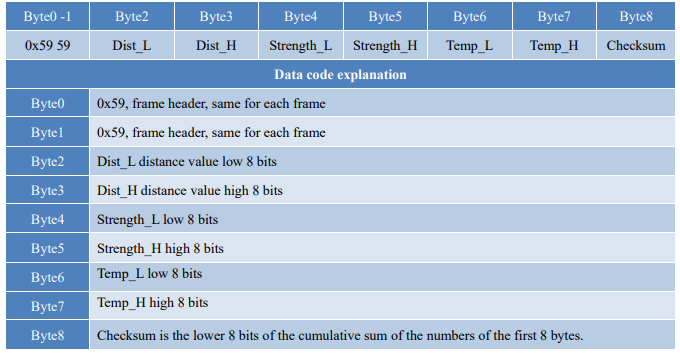

マニュアルによればTFMiniSのシリアル通信データは９バイトで１つの意味をなすとあります。

このデータフォーマットによれば、0x59 0x59という２バイトのデータを受信したら、そのあとの７バイトがセンサー値ということになります。
３バイト目が距離の下位１バイト、４バイト目が上位１バイトなので距離は次のように取得できます。

distance = (buffers[3] << 8) + buffers[2];

単位は「cm」となります。
最後の１バイトはチェックサムとなり、１～８バイト目の値を足した結果の下位１バイトとチェックサムが一致していれば有効なデータとなります。
gist.github.com

まとめ

シリアル通信なのでどうしてもデータ開始の「0x59 0x59」を見つけて、そこから7バイト読み取ってのような操作が必要です。
このあたりはI2Cモードにしたり、キャラクタモード（距離がm単位の数字として返却される）の方が扱いやすいかもしれません。
また、M-Busにジャンパーコードで刺す形にしているので、このあたりも改善でしていきたいですね。

Azure OpenAI ServiceとAzure AI SpeechにOpenAI Whisperがやってくる！

techcommunity.microsoft.com
ChatGPTで有名なOpenAI社には、音声認識モデル「Whisper」があります。
Whisperで音声を認識するためには１センテンスくらいの長さの音声を渡す必要があるため、リアルタイム音声認識に利用する（少し聞いてから文字がでるみたいなUXは実現できるとしても）よりも、録音ファイルを渡して文字起こししてもらうような用途に向いています。

そんなWhisperですが、まもなくAzure OpenAI ServiceとAzure AI Speechにプレビュー提供されるようです。

Azure上で提供されるという事ですから、利用したとしても音声データなどは再利用されず、企業でも安心して利用できるようになりそうです。

Azure OpenAI Service

プレビュー提供が開始されるとAzure OpenAI Serviceに「OpenAI Whisper」 モデルが追加されます。
そのモデルを指定してREST APIで利用ができるようになります。
また、Azure OpenAI Studioでも試せるようになります。

Azure AI Speech

Azure AI Speechでは、Azure OpenAI Serviceをそのまま使った場合に比べていくつかの工夫が加味されたものが使えます。

  • 非同期処理
  • 話者紐付け（ダイアライゼーション）
  • カスタマイズ（詳細はこれから調べます）
  • 大きな録音ファイル（1GB）のサポート

まとめ

プレビュー利用開始が楽しみですね。

Microsoft MVP for Windows Developmentを再受賞しました。

MicrosoftMVP

2023-2024 Microsoft MVP for Windows Development & Mixed Realiyを受賞しました。
2008年から16年連続となります。

オフラインイベントなども増えてきましたし、オンライン中心からの再シフトなどもあるかもしれませんが、状況に応じて自分ができる範囲で無理せずコミュニティ活動を続けていけたらと思います。

今年は、.NET 6/7/8、.NET MAUI、AzureのAI関係を基軸にして、XREALあたりのアウトプットを増やしていけたらと思っています。
引き続きよろしくお願いします。

※
MVPサイトの表記はWindows DevelopmentのみですがCongratulationメールではダブルカテゴリ書かれていました。
